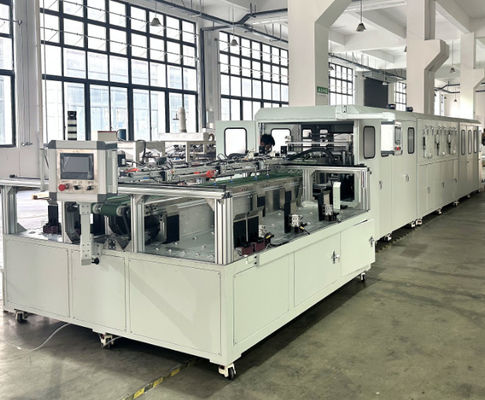

Полностью автоматическая склеивающая машина для склеивания, полностью закрытая, используемая для ядра пчелиного рога ALU

ВВЕДЕНИЕ

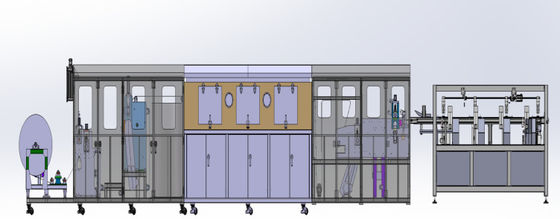

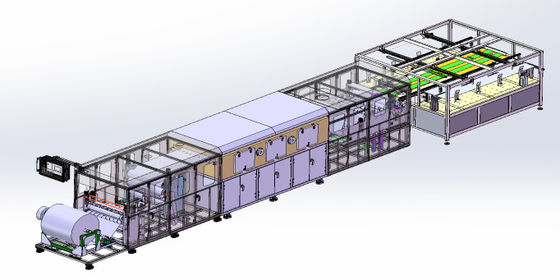

Общая компоновка клеевой линии A600

Это устройство представляет собой специализированное оборудование, в основном используемое для нанесения покрытий, резки и штабелирования алюминиевых сотовых сердечников. Оно может наносить покрытие, сушить и резать алюминиевую фольгу до фиксированной длины.
a. Описание процесса:
В соответствии с потребностями, требуемые алюминиевые рулоны разматываются и покрываются специальным клеем для алюминиевого сотового сердечника для глубокой печати. После сушки в печи они перфорируются и сплющиваются в соответствии с требованиями процесса, а затем разрезаются и штабелируются до фиксированной длины.
b. Особенности оборудования
Машина для нанесения покрытия на алюминиевые соты, разработанная и изготовленная нашей компанией, имеет следующие основные особенности:
1) Автоматическое управление постоянным натяжением для разматывания рулона;
2) Плавающий ролик может автоматически регулировать функцию синхронизации производственной линии;
3) После склеивания он может автоматически высыхать; Точный контроль температуры в печи
4) Покрытый материал может автоматически просверливать отверстия
5) Однопанельное тестирование может автоматически измерять расстояние между полосами и рассчитывать шаг клеевой полосы для различных моделей валов пластин после нанесения покрытия.
6) После склеивания автоматическая и точная резка фиксированной длины может обеспечить позиционирование алюминиевой фольги вблизи конца после склеивания.

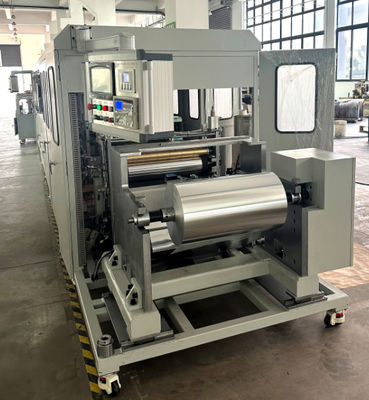

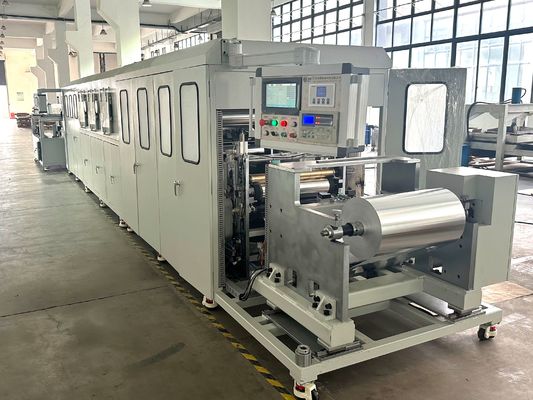

A. Блок загрузки и склеивания

Этот блок включает в себя такие функции, как подача алюминиевой фольги, тяга алюминиевой фольги, прокол отверстий в алюминиевой фольге, выравнивание алюминиевой фольги, синхронизация алюминиевой фольги и склеивание алюминиевой фольги.

Подробные параметры системы коррекции

B. Блок автоматического склеивания

Оборудование для автоматического добавления клея состоит из смесительного бака, ультразвукового датчика, пневматического моторного смесителя и основного блока (основной блок состоит из трех частей: верхней, средней и нижней частей, причем верхняя часть представляет собой бак для растворителя высокого уровня, средняя часть представляет собой главный блок управления и интерфейс взаимодействия человека с машиной, а нижняя часть представляет собой пневматический мембранный насос)

C. Туннельный блок постоянной температуры

Количество точек контроля температуры: 4
Рабочая температура: 0~120 ° C (максимальная температура печи 150 ° C)
Защита от перегрева, отключения, перегрузки и т. д.
Мощность нагрева: 20 кВт
Точность регулирования температуры: 3-5 ℃

D. Блок охлаждения и резки

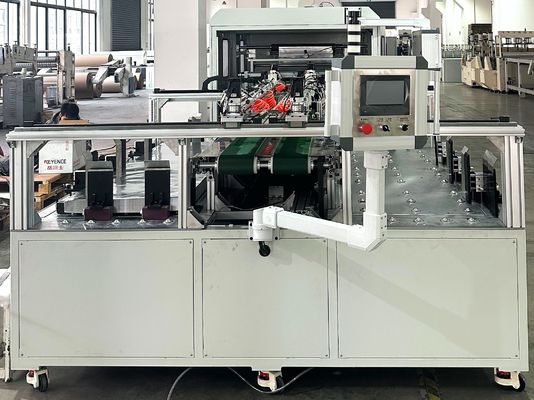

E. Полностью автоматическая автоматическая ламинаторная машина для алюминиевых сотовых сердечников с двумя станциями

1) Подходит для ширины алюминиевой фольги: 580-600 мм.
2) Длина штабелирования: 900-1800 мм.
3) Максимальная скорость: 25 шт./мин (рассчитано с использованием алюминиевой фольги длиной 1700 мм).
4) Максимальная высота штабелирования: 200 мм.
5) Когда количество односторонних листов достигает заданного числа, направление автоматически переключится.
6) Положение присоски можно регулировать в переднем, заднем, левом и правом направлениях.
7) Оборудование оснащено винтами для ног, которые можно регулировать по горизонтали.
8) Высота порта подачи может регулироваться: 1050-1150 мм.
9) Высота штабелировочной тележки: 700 мм.

F. Список оборудования

Список основных аксессуаров:
